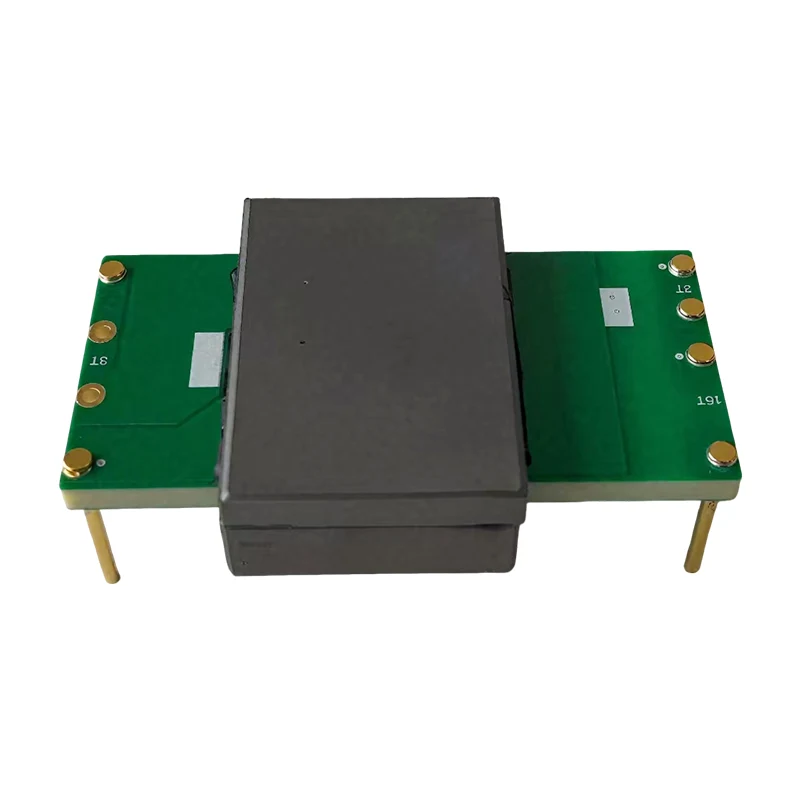

EKcraft Planar Transformer cung cấp các dịch vụ sản xuất, chế tạo và cung ứng chuyên nghiệp cho thị trường toàn cầu. Máy biến áp này là loại máy biến áp mới sử dụng bảng mạch in nhiều lớp (PCB) hoặc tấm đồng phẳng làm cuộn dây. Nó có kích thước nhỏ, trọng lượng nhẹ, hiệu quả cao và nhiệt độ tăng thấp. Chúng tôi cung cấp đơn đặt hàng số lượng lớn và tận hưởng giá cung cấp trực tiếp tại nhà máy. Liên hệ với chúng tôi ngay bây giờ để báo giá.
Máy biến áp phẳng này có cuộn dây được khắc hoặc ép lên PCB (bảng mạch in), kết hợp với lõi ferrite phẳng, giúp rút ngắn đáng kể chiều dài đường dẫn từ, giảm tổn thất đồng và tổn thất sắt. Máy biến áp phẳng này sử dụng thiết kế dẹt, thể tích bằng 1/3 đến 1/5 so với máy biến áp truyền thống và trọng lượng giảm hơn 50%, phù hợp với không gian bên trong nhỏ của thiết bị. Các cuộn dây của máy biến áp phẳng là các lá đồng rộng và mỏng, giúp tăng diện tích bề mặt một cách hiệu quả và giảm đáng kể ảnh hưởng của hiệu ứng bề mặt, khiến nó rất phù hợp với các nguồn điện chuyển mạch tần số cao (hàng trăm kHz đến MHz). Máy biến áp phẳng này có thể đáp ứng nhu cầu theo đuổi tần số cao, hiệu suất cao và mật độ năng lượng cao của công nghệ điện tử công suất hiện đại.
|
Ưu điểm về hiệu suất |
Mật độ năng lượng cao |
|
Ưu điểm về vật liệu |
Độ tin cậy cao và tính nhất quán cao |
|
Ưu điểm về kết cấu |
Thiết kế phẳng, dễ tích hợp |
|
chức năng Ưu điểm |
Hiệu suất cao và đặc tính tần số cao tuyệt vời |
Nó được áp dụng cho các thiết bị chuyển mạch mạng, bộ định tuyến, bộ đổi nguồn máy tính xách tay, TV LCD, bộ biến tần quang điện, ổ đĩa động cơ công nghiệp, v.v.
|
Dải công suất |
10W-5000W |
|
Điện áp đầu vào và đầu ra |
Đầu vào 5V-400V, Đầu ra 1.8V-220V |
|
Tần số hoạt động |
20KHz-2 MHz |
|
Hiệu quả |
90%-98% (Đầy tải) |
|
Nhiệt độ tăng |
Ở mức đầy tải<40oC (Nhiệt độ môi trường xung quanh 25oC) |
|
Lớp cách nhiệt |
Loại B（130oC）、Lớp H（180oC） |
|
Điện áp cách ly |
1kV–10kV(rms) |
Các loại khác ngoài danh sách trên có thể được sản xuất theo nhu cầu của khách hàng.
