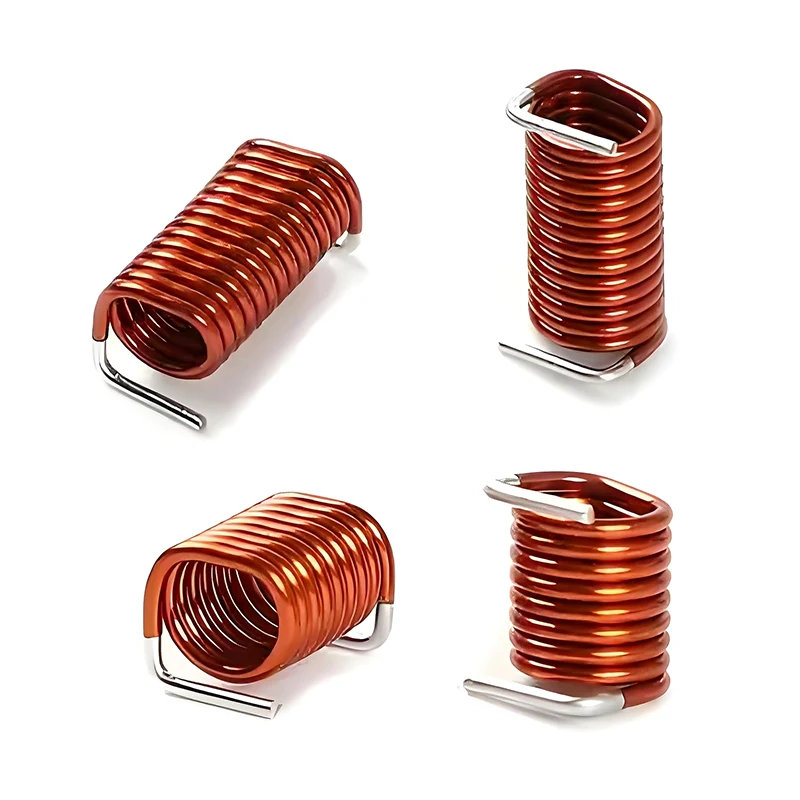

EKcraft Air Core Inductor cung cấp các dịch vụ sản xuất, sản xuất và cung cấp chuyên nghiệp cho thị trường toàn cầu. Cuộn cảm lõi không khí này không có hiệu ứng bão hòa từ tính, độ tuyến tính tuyệt vời và tổn thất tần số cao thấp. Chúng tôi cung cấp đơn đặt hàng số lượng lớn và tận hưởng giá cung cấp trực tiếp tại nhà máy. Liên hệ với chúng tôi ngay bây giờ để báo giá.
Cuộn cảm lõi không khí là thành phần cuộn cảm không có lõi sắt từ tính bên trong. Đường dẫn từ tính của nó chủ yếu bao gồm không khí. Do đó, cuộn cảm lõi không khí tránh được hiện tượng mất trễ và tổn thất dòng điện xoáy, đồng thời tần số hoạt động của nó có thể rất cao. Do tính thấm từ đến từ không khí nên giá trị điện cảm (L) không thay đổi theo dòng điện, không có hiện tượng bão hòa từ và có thể duy trì giá trị điện cảm ổn định ngay cả khi có dòng điện lớn đi qua. Do đó, cuộn cảm lõi không khí này rất phù hợp để sử dụng trong các ứng dụng lọc và nguồn điện có dòng điện cao hoặc dao động dòng điện đáng kể.
|
Ưu điểm về hiệu suất |
Không có hiệu ứng bão hòa từ tính, không mất độ trễ từ tính, không tổn thất dòng điện xoáy |
|
Ưu điểm về vật liệu |
Độ dẫn điện cao, chống mài mòn |
|
Ưu điểm về kết cấu |
Độ tin cậy cao |
|
chức năng Ưu điểm |
Làm việc với tần suất cực cao |
Áp dụng cho bộ khuếch đại công suất RF, mạng kết hợp trở kháng, mạch điều chỉnh ăng-ten, bộ dao động LC, bộ lọc, v.v.
|
Độ tự cảm (L) |
6nH - 30mH, dung sai ±5% đến±20% |
|
Hệ số chất lượng (giá trị Q) |
Dải tần cao: 100 - 400 MHz; 95 - 230 |
|
Điện trở dòng điện một chiều (DCR) |
2,11mΩ |
|
Xếp hạng hiện tại |
1A-57A |
|
Hệ số nhiệt độ |
40oC ~ 120oC |
Các loại khác ngoài danh sách trên có thể được sản xuất theo nhu cầu của khách hàng.
1. Khi sử dụng cần lưu ý rằng từ trường bức xạ của nó có thể gây nhiễu cho các mạch nhạy cảm gần đó. Trong những trường hợp như vậy, cần phải duy trì khoảng cách hoặc thêm vật chắn.
2. Tránh tác động bên ngoài hoặc nén lên cuộn dây để ngăn chặn bất kỳ thay đổi nào về hình dạng hình học của nó, điều này có thể dẫn đến sự thay đổi giá trị điện cảm.
